We hebben een mooie Jacuzzi in de B&B, maar af en toe hebben we er problemen mee.
 |
| De Jacuzzi |
Wat ik al een tijdje opgemerkt had is dat het aan-uit-knopje op de controller niet werkte. Je kon de jacuzzi niet meer uit zetten. Maar de rest deed het nog prima, dus geen probleem.
 |

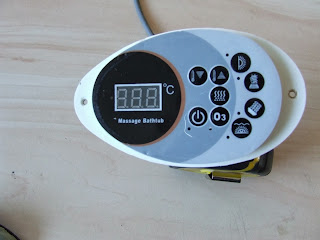

| De controller |
Tot ik op een dag een nieuwe noodverlichting gemonteerd had. Die moet je eerst opladen en dan helemaal leeg laten lopen. Dat voorkomt geheugenvorming in de accu.
 |

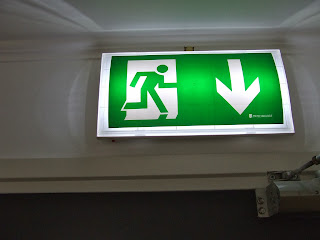

| De noodverlichting |
Dus ik had de groep van de noodverlichting uitgezet en daar zat ook de jacuzzi op. En je snapt het al: Nu wilde de jacuzzi niet meer opstarten. Want het aan-uit knopje was defect en schakelde niet uit en dus ook niet meer aan.
Wij de leverancier
Tegeldepot gemaild of er een monteur kon komen, maar daar kregen we de mededeling dat de leverancier van de jacuzzi failliet was en dat we dus niet konden verwachten dat we een nieuw onderdeel zouden kunnen krijgen.
Dus toen moest ik zelf aan de slag. Nu ben ik niet zo goed met elektronica, maar het is wel een wens van mij om met elektronica om te kunnen gaan.
Mijn vermoeden ging uit naar de controller, ook omdat die al een keer vervangen was. Zie het artikel
Problemen met de Jacuzzi uit 2011. De controller schakelde toen willekeurig motoren aan.
Ik heb het reparatieproces als volgt aangepakt:
- demonteren van de controller en visuele inspectie
- zoeken op internet naar de specificaties of schema
- uitzoeken van de werking
- uitzoeken van de fout
- repareren
Demonteren van de controller
De controller zit vast met twee schroeven en dan kun je hem uit de jacuzzi trekken en open schroeven.
 |
| De controller |
Bij bekijken van de print viel meteen op dat er corrosie zat op de schroeven en de print. Verder was er weinig aan te zien.
Het kastje is dus niet voldoende waterdicht.
De aansluitdraden waren gemerkt: GND,+5V, KEY, SPK, DIN, CLK en STB
Zoeken op internet naar de specificaties of schema
Er was weinig te vinden op internet. Het typenummer van de jacuzzi LU155155 leverde niets op.
Het typenummer100300460 van de controller evenmin.
 |
| Typenummer |
Ook de code op de print DXD-A020-010 leverde niets op.
Het enige wat op te zoeken viel was de code van de chip op de print: TM1620. Dit bleek een LED-matrix driver van Chinese makelij te zijn.
Uitzoeken van de werking
Wat de chip doet is de LED's van een 8 segment-display aandrijven. In de chip zitten drivers voor 6 cijfers.
Door de baantjes op de chip te bekijken kon ik zien dat het display met drie cijfers verbonden is met de chip. Ook de LED's die aangeven welke functie van de jacuzzi werkt zijn verbonden met de chip. Er zijn 10 LED's, wat twee cijfers kost. Daarom zit er dus een driver voor 6 cijfers in. De driver wordt aangestuurd met drie contacten: CLK, DIN en STB. Dit komt overeen met drie draden die naar de microprocessor gaan.
Maar wat natuurlijk belangrijker is, is hoe de controller doorgeeft aan de centrale microprocessor welke knop ingedrukt is.
Na analyse van de baantjes op de print kwam ik tot de conclusie dat de ingedrukte knop aangegeven wordt door een spanning op één van de zeven draden die naar de processor gaan. Dit is de draad gemerkt KEY. Met behulp van weerstanden worden spanningen van 0 tot 3,7 volt opgewekt.
 |
| Schema, klik voor uitvergroting |
In wezen is het een spanningsdeler met twee weerstanden. De 2k2 ohm die aan de voedingsspanning (Vcc = 5V) zit en een of meer weerstanden, wat bepaald wordt door de knop die je indrukt. S5 is de aan-uit schakelaar.
De draad SPK gaat naar de buzzer die op de print zit. Deze is om een piepsignaal te geven wanneer je een knop indrukt. De speaker wordt via een transistor aangestuurd.
Uitzoeken van de fout
Eerst heb ik met de ohm-meter gemeten of alle schakelaars werkten. Dat leek het geval te zijn.
Daarna of de weerstanden allemaal werkten. Dus weerstand gemeten tussen KEY en dan op elke weerstand. Dat ging goed tot de derde weerstand, en daarna mat ik geen weerstand meer. Dus de contacten van die weerstand nagesoldeerd en toen kwamen er waarden uit die ongeveer overeenkomen met wat je theoretisch verwacht.
De berekende waarden staan in de derde kolom en de gemeten waarden in de laatste kolom.
| S1 |
0 |
0 |
2200 |
|
|
| S2 |
220 |
220 |
2420 |
0,5 |
220 |
| S3 |
300 |
520 |
2720 |
1,0 |
520 |
| S4 |
340 |
860 |
3060 |
1,4 |
950 |
| S5 |
680 |
1540 |
3740 |
2,1 |
1625 |
| S6 |
680 |
2220 |
4420 |
2,5 |
2290 |
| S7 |
1000 |
3220 |
5420 |
3,0 |
3290 |
| S8 |
1000 |
4220 |
6420 |
3,3 |
4280 |
| S9 |
2200 |
6420 |
8620 |
3,7 |
6480 |
Dus de weerstanden waren nu ook goed, maar de controller werkte nog steeds niet.
Daarna heb ik draadjes aan de Ground en Key gesoldeerd en de controller aangesloten op de jacuzzi. Op de draadjes kon ik dan meten wat de controller voor spanning afgeeft als ik op de knoppen druk.
Het bleek dat alle knopjes de juiste spanning afgaven (theoretische waarden in de vijfde kolom) behalve knopjes S5 en S9. Die gaven geen spanning. En knop S5 is de aan-uit knop. Dus dit komt overeen met het gedrag van de jacuzzi. De knopjes voor bubbels en jetstream werken wel, maar de aan-uit knop niet.
Ik had alle weerstanden al doorgemeten, dus het kon nu alleen maar liggen aan het ontbreken van aarde op deze twee schakelaars.
En ja hoor, bij de twee knopjes S5 en S9 mat ik geen aarde. Bij de rest wel.
Wat bleek nu: De aarde wordt doorgeleid door de contacten van schakelaar S8 naar schakelaars S5 en S9. De schakelaars hebben 4 aansluitingen, waarvan er steeds twee aan twee doorverbonden zijn. Hiermee kun je bruggetjes maken op de print.
Schakelaar S8 zat maar vastgesoldeerd op drie pootjes. Het derde pootje steekt gewoon door de print.
En één van die drie andere pootjes was gebroken. Waarschijnlijk door de krachten die er op komen als je op de knopjes drukt in combinatie met corrosie.
En dit is nu net het pootje dat een bruggetje vormt om de aarde door te leiden naar de twee aanliggende knopjes.
Repareren
De reparatie was vrij simpel. Ik heb de aarde doorgeleid met een extern draadje. Eigenlijk zou ik het knopje moeten vervangen, maar het is een speciaal knopje met een lange steel. Ik heb die knopjes toevallig wel in huis, maar niet met die lange steel. Dus ik heb het maar zo gelaten. Misschien breken de andere pootjes nu ook wel af, maar dat heeft alleen als gevolg dat de bijbehorende functie uitvalt. En volgens mij zit die functie niet eens in onze jacuzzi.
Na aansluiten werkte alles weer naar behoren.
En ja, ik heb het kastje dicht gekit met siliconenkit in de hoop dat het nu niet verder corrodeert.
Ik schrijf dit wel op alsof het zo gepiept was, maar ik ben er twee dagen mee bezig geweest.
Maar het werkt weer en daar gaat het om!
