woensdag 20 oktober 2010

Het ontwerp van de raamdorpels

In de voorgevel komen allemaal nieuwe ramen, negen stuks. Nu zit er een eenvoudige dorpel van keramische dorpelstenen onder het raam. Hier willen we iets mooiers van maken in de nieuwe opzet.

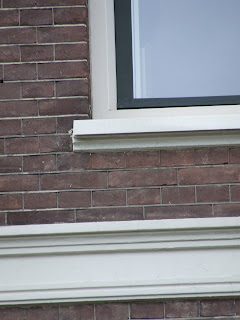

Het bestaande raam met bescheiden dorpel
Om wat ideeën op te doen heb ik wat ramen van de buren gefotografeerd.








Je ziet dat de dorpels meestal iets breder zijn dan het kozijn. vaak zijn ze van natuursteen. Ze kunnen recht zijn of een profiel hebben.

Vanuit het ontwerpprincipe van Echo's zou je de dorpel op dezelfde manier kunnen versieren als andere "randjes" in de gevel. De bestaande randen zijn de nieuwe gevelrand aan de bovenkant van de gevel en de randen van de deurpartij en erker.


Topgevel detail

Erker detail

Ontwerp doorsnede dorpel

De dorpel zou dus ongeveer zo als bovenstaand er uit kunnen zien.

Onder de kozijnen wordt een randje bakstenen verwijderd om plaats te maken voor de dorpel. Om de dorpel breder te laten lijken is het mogelijk om alleen de voorkant van de dorpel te verbreden. Dan past deze toch in de opening in het metselwerk.

Bovenaanzicht dorpel


We zijn van plan deze dorpels van beton te maken en ze dan samen met de gevel wit te schilderen.








dinsdag 19 oktober 2010

De nieuwe leidingkoker

Vandaag zijn de installateurs begonnen met het aanleggen van de nieuwe hoofdverdeling naar keukens en badkamers. Er gaat gas, water, riool, afzuiging en elektricteit van boven naar beneden over vier bouwlagen. Vandaag zijn de beugels geplaatst.

Beugels voor gas, water, riool, elektriciteit in de kelder
bij de onderkant van de nieuwe leidingkoker

Buizen voor de elektriciteit in de keuken
Deze week worden de kabels en buizen aangebracht.

Het maken van de ravelingen voor de lift

De aannemer Kroon is vandaag begonnen met het maken van ravelingen voor het plaatsen van de lift. Er moeten in drie verdiepingsvloeren gaten gemaakt worden.
Vandaag zijn de plafonds gesloopt en is de liftschacht in grote lijn uitgezet.


In de hal is een tochtdeur verwijderd om ruimte te maken voor de lift op de begane grond.

Morgen gaan de timmerlieden verder met het verwijderen van de balklaag.

De plafondelementen van de loungehoek

Op mijn verdieping is hard gewerkt aan het plafond van de loungehoek. Eerst is een mockup gemaakt van een stapeltje vloerplaten.



Sandra met een simulatie van de luidsprekerboxen

Hieruit volgde dat de plafondelementen wel goed aanvoelen, maar dat het beter is om ze nog wat hoger te zetten. Dat kan als het plafond verwijderd wordt. Er is dan 5 cm extra hoogte te winnen.

Het bestaande plafond is ter plaatse gesloopt om ruimte te maken voor de randelementen die ik had op de Dissel in Huissen. De plafondrails zijn geplaatst en de eerste kastjes zijn al weer opgehangen.




De mockup van de keuken

Omdat nu de installateurs aan de slag gaan, moest bepaald worden hoe de gemeenschappelijke keuken er uit moet komen te zien en met name het kookeiland.

Dus hebben we een mockup van het kookeiland gemaakt van wat deuren en schragen.



Na wat puzzelen kwamen we op de volgende configuratie:
  1. Een ruimte van 1,10 m tussen de keukenmeubelen en het kookeiland.
  2. Een kookeiland van 2 x 1,10 m
  3. Kookplaat aan de raamkant
  4. Spoelbak aan de kant van het trapje
  5. Was/droogcombinatie in het kookeiland

donderdag 14 oktober 2010

Het ontwerp van de betegeling in de badkamer op bouwlaag 4

Op bouwlaag 4 komt er een mini-badkamertje met een douche, wasbak en toilet.
Het beschikbare grondoppervlak is maar 2,5 x 1,15 en daar moeten dan nog twee wanden van 10 cm af. Voor de wanden van de douche heb ik een tegelpatroon ontworpen met de kleuren van het interieur: gebroken wit, rood en zwart.

Tegelpatroon achterwand douche

Tegelpatroon zijwand douche
Hetzelfde randpatroon wordt ook in de rest van de badkamer herhaald, maar dan alleen als rand boven en onderlangs de ruimte en niet vertikaal in de hoeken, dat wordt denk ik te druk.

Voor de vloer heb ik ook iets moois ontworpen:

Tegelpatroon vloer douche
Iets dergelijks komt dan ook op de vloer in de rest van de badkamer.

dinsdag 12 oktober 2010

De eerste materialen zijn aangekomen

Vandaag zijn de materialen aangekomen die we via aannemer Kroon besteld hebben. Het zijn estrichplaten, met bijbehorende lijm, schroeven en randstroken, gipsplaten en zwaluwstaartplaten.
De vrachtwagen voor de deur
Een pallet gipsplaten
Alles was netjes verpakt in plastic. Vanavond hebben we de helft naar binnen gedragen. Tja, die platen zijn nogal zwaar....

maandag 11 oktober 2010

De voorbereiding voor bouwlaag 4

Na het slopen kunnen we beginnen met opbouwen! De derde verdieping wordt het eerst aangepakt.

Plan voor de derde verdieping
Als eerste heb ik berekend hoeveel bouwmaterialen nodig zijn: Estrich platen voor de vloer (isolatie), wanden voor de douche, etc. Deze worden morgen door aannemer Kroon toegeleverd.
Tekening van het oppervlak van de Estrichplaten
Als voorbereiding voor de keuken en badkamer heb ik sleuven in de muren gefreesd. De sleuvenfrees was beschikbaar gesteld door Kroon. In de sleuven komen elektriciteit, water en riool. Er komen drie elektriciteitsgroepen naar de keuken.
Sleuven badkamer
Sleuven keuken met dozen al gemonteerd
Na afloop van dat gefrees zit je wel lekker onder het stof.....
Maar wel weer bezig met opbouwen, dat geeft een goed gevoel.

zondag 10 oktober 2010

Het sloopwerk

Het meeste sloopwerk is ondertussen gedaan. De wand met de steeg wordt voorzien van een geisoleerde voorzetwand. Daarom is alle bestaande wandbetimmering op die wand gesloopt. Verder is op bouwlaag 4 ook de woningscheidende wand kaalgemaakt. Hier komt een keuken tegenaan, en daar moet dus getegeld kunnen worden. De wanden zijn heel oneffen en moeten opnieuw gestuckt worden.

Verder zijn de sparingen gemaakt voor een leidingkoker met de nieuwe hoofdverdeling voor afzuiging, elektriciteit, gas, riool, data, telefoon, etc.

En waar badkamers komen is de houten vloer verwijderd, zodat er betonvloeren voor in de plaats kunnen komen.

We hebben twee containers met hout gevuld en één met gemengd afval, voornamelijk tapijt.

Woningscheidende wand vierde bouwlaag kaal gemaakt

Hal, alle wanden en plafond gesloopt

De houtcontainer wordt afgevoerd

De aannemer sloopt de railing van de voordeur

De opening voor het raam tussen badkamer en keuken
De vloer waar een badkamer komt op bouwlaag 4

De sparing voor de leidingkoker tegen de woningscheidende wand

maandag 4 oktober 2010

Welkom in Arnhem


Gisteren is 's nachts ingebroken in de auto van Sandra. Haar EHBO-tas gestolen. Zeker een junk die dacht dat er spuiten in zaten. Gelukkig was de auto all risk verzekerd. Dezelfde dag heeft carglass er een nieuwe ruit in gezet. Welkom in Arnhem.

De tijdelijke coachingruimte

Onze bedrijven blijven gewoon functioneren tijdens de verbouwing. Dus heeft Sandra tijdelijk een coachingruimte nodig. We hebben in de achterbouw een nieuwe opstelling gemaakt met de meubels uit mijn huis.

De grote slooppartij

Dit weekend zijn we ook begonnen met het slopen van de voorzetwanden van de verdiepingen. Tegen de wand met de steeg komt een laag isolatie van 100 mm. Daarvoor moet eerst de oude bekleding weg.
Ook staat er op de plaats waar we een lift willen hebben een kast op elke verdieping. Die gaan dus ook weg. En de vloerbedekking gaat ook naar de stort.

We hebben al een puincontainer en een houtcontainer vol gemaakt dit weekend.
Herbruikbare materialen
