zaterdag 21 juli 2012

Een nieuwe waterleiding voor de douche

Er komt een nieuwe douche bij, maar er liep maar een 12 mm waterleiding die kant op. Veel te klein natuurlijk. Daarom is er een nieuwe leiding van 20 mm Uponor zo'n beetje het hele pand doorgetrokken.

De leiding is aangesloten in mijn werkkelder op een 28 mm waterleiding die ook de bovenste verdiepingen in het hoofdgebouw voedt. De leiding gaat door toiletten, kasten en vloeren en komt uit bij de boiler van de nieuwe douche.

Door een kruipruimte

Door twee toiletten naar boven (gastentoilet beneden en gastentoilet1 1 boven)
Door gastentoilet 2 boven horizontaal

Idem

Door de nieuwe kast 1

Door de nieuwe kast 2


In de wachtruimte naar beneden

In de balklaag naar de boiler (boven de nieuwe douche)
Het was weer een heel werk, maar je moet iets over hebben voor een krachtige straal onder de douche.

Stucwerk voor de meditatieruimte

De toekomstige meditatieruimte had een plafond van grijze planken.

Planken klaar voor verkoop

Die zijn er allemaal uitgesloopt en verkocht via Marktplaats. In plaats daarvan komt er een stuc-plafond in. Alle wanden zijn ook gestuct.

Maar eerst is de elektriciteit helemaal aangepast natuurlijk. Op alle wanden komen wandlampen, een extra stopcontact voor een keukentje, meer aansluitpunten voor plafonnières, kortom een boel elektrawerk voordat je kunt beginnen met stuc.

Nieuwe centraaldoos
Oh ja, en voor de thermische en geluidsisolatie is overal ook maar 90 mm steenwol ingedaan. Een ploeg van vier man is aan de slag gegaan en vandaag is het stucwerk klaar gekomen.






Dat is al een hele verbetering. Nog een beetje schilderen en een nieuwe vloer en de ruimte is klaar voor gebruik.

De hekken voor de binnentuin

In een vorig artikel blogde ik al over het ontwerp van de hekken in de binnentuin.

Het ontwerpproces gaat in stappen waarbij steeds ontworpen, geproduceerd en beoordeeld wordt.

Door de Hekkenman is een proefhek gemaakt. Daar lever ik dan weer commentaar op.

Proefhek

Dat was al aardig in de richting. De foto is door mij met photoshop een beetje aangepast wat meer in de richting van mijn idee van een organisch en grappig hekwerk. Dit zijn de wijzigingen:

1.      De plantenschotels op verschillende hoogte zetten. (Patroon Raised flowers)
2.      De sterk gedraaide strip links is te veel van het goede. Een paar slagen is genoeg. Een beetje organisch draaien zoals de vierkante staven, geen sterk lokale draaiingen.
3.      Geen rechte onbewerkte stukken staal, zoals de ronde staf midden onder. Alles moet er organisch uitzien.
4.      Op dezelfde wijze als de plantenschotels hier en daar “blaadjes” maken. Randen beetje omsmeden en rimpelen. Hier komt dan aan de holle zijde mozaïek in. De richting van de blaadjes beetje organisch scheef in het vlak en de holle kant aan beide zijden van het vlak. Mozaïek moet aan beide kanten van het hek zichtbaar zijn. De “blaadjes” kunnen komen in plaats van de 7-vormige uitsteeksels. Maar deze zijn op zich ook goed en beide kunnen dus toegepast worden.
5.      Buis voor de lampen maken. De buis kan gewoon recht afgezaagd eindigen. Ik zet er zelf glazen kelkjes op. Kelkjes zitten in het kader of steken wat uit aan de potjes-kant. Kelkjes zijn 10 to 15 cm lang. Waar kelkjes zitten hoeft geen staf/staaf te zitten. De kelkjes vullen dus ook ruimte in het hekwerk in (anders dan hieronder gephotoshopt waar het kelkje voor een staaf zit). De buis ergens in het frame eindigen, gaten in het frame voor 12V kabel.
6.      Hier en daar een “ondeugend” stukje buis of staf door het kader heen laten steken. Niet te lang natuurlijk anders komt het tegen de kolommen, grond of handrail. Uiteinde in krul of gebogen of plat smeden. Zie midden-boven op het frame hieronder.

Mijn photoshopbewerking

Dit is meegenomen door de smid en ondertussen is ook het eerste "echte" hek gemaakt. Het is door mij en Sandra bekeken en met de Hekkenman doorgesproken. Het begint er al aardig op te lijken. Hier en daar moet het hek nog op details aangepast worden.

Een bloemenschotel

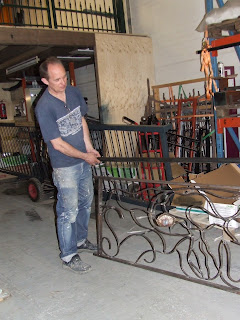

Handrail passen boven het hekwerk

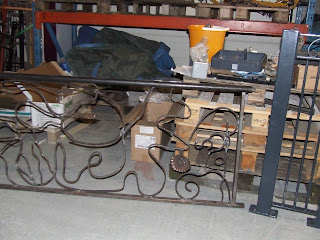

Detail van de rechter kant


De lampbuis zit helemaal links in het hek

Het hek wordt nog een beetje voller gemaakt, meer spijlen en meer smeedwerk. Hier en daar komt een ondeugend stukje staal door de lijst heen kijken.

Nu zullen de andere hekken gemaakt worden en aan ons voorgelegd zodat we nog last-minute wijzigingen kunnen maken. Daarna wordt alles verzinkt en gepoedercoat.

In totaal komen er vijf hekken en zes staanders, waarvan drie een lantaarnpaal zijn. Eind augustus moet alles klaar zijn. Ik ben erg benieuwd.

Kasten, kasten, kasten

Omdat we nu een ruimte in gebruik gaan nemen die we tot nu toe als opslag gebruikten (wordt: meditatieruimte), is het wel nodig om eerst eens wat extra kastruimte te maken. We hebben veel te veel spullen............

De nooddouche die we bij onze verhuizing in het gebouw hebben gemaakt was als eerste aan de beurt om een kast te worden.

De trespaplaten gaan weg


De douchebak er uit

Een nieuw kozijn
De douchespullen zijn weggehaald en er is een klein muurtje met een kozijn voor gezet. Een nieuwe deur met een slot maakt de kast klaar.

Kast 1
Een stukje verder op in deze gang hebben we twe deuren verplaatst zodat hier ook een kast-kamertje ontstaat.

Kast 2

Alleen nog schilderen.......

Overigens, dit is volstrekt onvoldoende om alle troep uit de huidige bergruimte (= toekomstige meditatieruimte) in op te slaan.

Een randje mozaiek voor toilet en douche

Er komen een toilet en docuhe bij. Beide worden geheel betegeld. Met de goedkoopste tegeltjes die te krijgen zijn: wit, 15 x 15 cm. Om het geheel wat te verfraaien komt er een randje moziek in.

Stukjes van de rand
De rand is 8 cm hoog en loopt horizontaal op ongeveer 1,2 m hoog op alle wanden.
Dat is ongeveer 8 meter mozaiek in totaal.

Mijn atelier


Het eerste stukje op de wand geplakt

Detail van vaasje met inhoud

Detail van heilige
Het eerste stukje is al ingplakt. Moet nog gevoegd worden. Volgens mij heb ik ook wel 8 meter ondertussen.

Tafel met de voorrad

Detail van mozaiek

Detail van mozaiek

Detail van mozaiek
Het wordt weer een spectaculair randje. Al zeg ik het zelf ;-)

Aan de slag met de achterbouw: het riool

Onze tuin is volgebouwd met een annex van twee verdiepingen. De ruimten zijn ongeveer 7 x 7 m.
De onderste ruimte gaan we verbouwen tot meditatieruimte. Er is ook nog een kamer op de begane grond. Die gaan we voorzien van een douche en toilet.

Het eerste probleem is dat er geen riool is om het toilet op aan te sluiten. En bovendien weten we niet waar de riolen lopen.

Volgens de bouwtekening van de architecten van dit gebouw loopt er een riool precies onder de plek waar we het toilet willen hebben.

Daar hebben we dus de vloer open gebrokoken, maar mooi geen riool te bekennen.

Hier had een riool moeten zitten....

Daarna hebben we in de binnentuin zitten graven om te uit te vinden hoe de riolen lopen. Er waren vier gaten nodig om er achter te komen.

Gat 1 bij de deur van de nieuwe ruimte

Gat twee onder het overkapte deel net buiten de ruimte

Gat 3 bij het hoofdgebouw

Gat 4 naast de ruimte

En wat vonden we in gat 4: Een put waarin de hemelwaterafvoeren samen komen met een riool van 125 mm dat naar het hoofdgebouw gaat. Bingo.

Het probleem was alleen nog om vanaf het toilet in de put uit te komen. We hebben gekozen voor de kortste weg, d.w.z. schuin door de vloer van de kamer naar de put toe.

Sleuf voor het riool

Schuin de kamer door

De put waar we uit willen komen

Aangesloten achter de put

Hier gaan we door de muur
De buis is aangesloten achter de put omdat er dan de minste kans is dat bij een flinke regenbui het water terug stroomt door het riool en de douchevloer overstroomt.

Het was weer een hele klus, maar er zit nu wel een fatsoenlijk riool in.
