dinsdag 21 juni 2011

Problemen met de Jacuzzi

We hebben een mooi bubbelbad gekocht en het werkte de eerste paar keer ook prima.


Maar gisteren begon het bad uit zichzelf te piepen en ook spontaan in werking te komen.


En dat is alleen maar te stoppen de door de zekering in de meterkast er uit te trekken, want de stekker zit achter het bad en het bad is vastgekit aan de wandtegels.

De boiler doet het nu goed

In mijn vorige blog gaf ik aan dat de boiler niet op goede temperatuur bleef. Ondertussen ben ik er achter gekomen wat er mis was. Hoe ik er achter kwam? Het was een kwestie van heel goed de documentatie lezen.

In het boekje van de ketel Quinta 85 staat in paragraaf 6.6.3. over de boilertemperatuur: "Bij Open-Therm regelaar: instellen op de regelaar". De ketel is voorzien van een Celcia 20 klokthermostaat. Dat is een Open-Therm regelaar.

Dus lezen in het boekje van de Celcia 20 op de laatste pagina paragraaf 5.11 Overige parameters die niet in dit document worden genoemd: "ww-temp, legionel". Dat is dus de temperatuur van de boiler. En het staat niet in deze documentatie.
Vervolgens: zoeken op de website van Remeha naar de extra documentatie voor de installateur. En ja hoor, daar is een boekje dat heet: Speciale functies Remeha Celcia 20. In paragraaf 5.2 Instellen van de gewenste warmwatertemperatuur staat: "Met Celcia 20 kunt U de warmwatertemperatuur
van de combiketel of voorraadboiler *) instellen. Deze temperatuur heeft voorrang op de temperatuurinstelling in de ketel. Standaard is deze waarde 60°C." Daarom kon ik de temperatuur dus niet instellen op de ketel. De Celcia 20 neemt de instelling over. Je moet de tempratuur instellen op de Celcia 20.

Ik dus kijken waar de temperatuur op is ingesteld, en dat blijkt wel degelijk de standaardwaarde 60 °C. te zijn. Maar ik denk dat de regelaar die waarde niet echt aanhoudt omdat de regelaar gereset is toen ik de cv een tijd buiten gebruik had gesteld. Bugje? Daarom heb ik de Celcia 20 op 75 °C ingesteld en toen stookte de ketel wel de boiler op. Daarna heb ik de warmwater temperatuur ingesteld op 50 °C en het Legionella-programma ingeschakeld. Dat betekent dat de regelaar één maal per week de boiler opstookt tot 65 °C om eventuele legionella bacterien te doden.

Zo, dat werkt weer.

zondag 19 juni 2011

De boiler doet het niet helemaal goed

De boiler is geïnstalleerd en opgestart maar hij doet het niet helemaal zoals het hoort.
Het water in de boiler wordt maar tot 40 oC opgewarmd. Terwijl 60 oC is ingesteld.





De temperatuurvoeler
 Op eht keteldisplay kun je de boilertemperatuursensor uitlezen en die lijkt de goede waarde aan te geven. D.w.z. de waarde komt overeen met de temperatuur van het water in de boiler.

De regelaar is ingesteld op 60 oC. Maar boven de 40 oC slaat de ketel niet meer aan. De enige manier om het water warmer te krijgen is de sensor uit de boiler trekken. Dan stookt de ketel continu door. Dat is ook natuurlijk niet wenselijk.
Uitlezing boilertemperatuurvoeler: 39 oC

Boilervoeler aangesloten klem op 7-8
De sensor is een Remaha dompelvoeler Quinta onderdeelnummer  S43946 (43946). Het goede onderdeel zou je denken. Dus daar zou het eigenlijk niet aan  moeten liggen. Ik vermoed dat er iets in de regelaar zelf niet goed is aangesloten of ingesteld. Misschien moet er ergens nog een draadbruggetje weg of bij?

Ik heb hulp gevraaagd aan Remeha, kijken of die weten wat er mis is.

vrijdag 17 juni 2011

Aan het werk met de kasten in de groepsruimte

In de groepsruimte zitten er kasten links en rechts van de schuifdeuren.
Deze zijn op maat gemaakt.

Eén van de kasten wordt geschilderd

Deurtjes en kastplankjes
Kast met de schuifdeur er naast

Tussen de kasten zit een plafonnetje. Daarin komt een elektrisch uitrolbaar projectiescherm.

De constructie van het plafond



De kasten 's avonds
Overdag

Knopjes

Handgrepen op de laden


Tafeltjes voor de groepsruimte

Op marktplaats hebben we 10 verweerde terrastafeltjes gekocht. Had aan zee gestaan. Ik had nog een restje parket over, en dat ben ik er nu op aan het plakken.

Eén van de poten

De rand is opgedikt met een parkelatje

Panga mozaiekparket

Eiken mozaiekparket


Voornamelijk eiken met een randje panga
Dambordpatroon

Eerste tafeltje is klaar
Alle tafeltjes hebben een beetje anders patroon. Ze zijn wel uit dezelfde familie, maar net even anders.
Bevestigen van de poot

Werken aan de badkamer

Het is een heel werk om de grote badkamer klaar te maken. Momenteel wordt gewerkt aan het toilet en aan de wasbakken.

Eén invaldenwasbak opgehangen

Toiletpot hangt

De badkuip
Ook is het bad naar boven getild en getest. Helemaal uit elkaar geschroefd paste hij net door het trappenhuis.

De voorgevel is geschilderd

Sinds een week is de voorgevel helemaal in de verf gezet. Alleen de hardstenen stoep moet nu nog (en de inrichting van de "voortuin").




zondag 12 juni 2011

De realisatie van de boilerinstallatie

In een vorig artikel blogde ik over het het ontwerp van de boilerinstallatie. Omdat we nu een grote badkamer gaan realiseren hebben we flinke warm tapwater voorziening nodig. In het vorige artikel heb ik aangegeven hoe ik tot het leidingschema kwam.

De meeste appendages heb ik bij de Technische unie besteld. De afgelopen dagen ben ik nog naar hun verkoopkantoor gegaan om de laatste stukje en beetjes te kopen. Buis 28 mm heb ik bij de Praxis gehaald, want daar kun je een klein stukje kopen.

Dit weekend was broer Max er weer om mee te helpen de boel te installeren.

De werkvolgorde was:
  1. Gaten in de keldermuur boren en mantelbuizen plaatsen
  2. Uponor leidingen van installatie naar de boiler leiden
  3. Boler waterpas stellen
  4. Ketel uitschakelen
  5. Afsluiters tussen ketel en leidingsysteem dichtmaken
  6. CV-ketel aftappen
  7. CV-leidingen tussen ketel en afsluiters demonteren
  8. Waterleiding afsluiten
  9. Waterleiding doorsnijden en T-stuk monteren, inlaatcombinatie monteren
  10. Rioolleiding van inlaatcombinatie naar condensaatpomp installeren
  11. Terugslagkleppen en pompen monteren
  12. Print monteren in de ketel (voor sturing boilerpomp)
  13. Pompen elektrisch aansluiten
  14. Temperatuursensor in de boiler steken en aansluiten
  15. Alle leidingen vastbeugelen
Dat ging best voorspoedig.
Al doende kwam ik er achter dat er een onluchting op het boilercircuit zou moeten zitten, dus die hebben we nog toegevoegd, evenals een extra vul/aftapkraan. Dit omdat je het boilercicuit af kunt sluiten en dan wil je hem ook af kunnen tappen.

Helaas kwamen we één knelring 28 mm te kort en op zondag kun je die niet kopen. We konden het circuit dus niet vullen. Daarover dus een volgende keer.

Overzicht van de installatie

Vacuumbreker, tapwatercirculatiepomp en inlaatcombinatie
Op de achtergrond de timer voor de pomp
De Uponor-leidingen moeten nog aangesloten worden
 De tapwatercirculatiepomp gaat voorlopig op een timer.

Boilerpomp

Terugslagklep en nieuwe T-stukken,
op de achtergrond de condensaatpomp
Deze week hoop ik de knelring te plaatsen en als de Uponor-tang hier is, dan kan de installatie afgemaakt worden.

Wordt vervolgd dus.


vrijdag 3 juni 2011

Het ontwerp van het mozaiekschilderij in de grote badkamer

Een lijstje maken was relatief simpel, maar nu moet er ook nog een interessant schilderij in komen.

Het lijstje
De ruimte die ik heb is 47 x 77 cm in de lijst.

Ik wil hier het pand Ziep25 uitbeelden met daarboven de sterrennacht van Van Gogh. Daarvoor heb ik wat foto's aan elkaar gePhotoshopd:

Het ontwerp

Dat wordt een heel gedoe om al die details van de woningen er naast netjes uit te beelden. Het worden heel kleine stukjes mozaiek. Heel veel stukjes => heel veel werk. Bovendien moet ik voor de gevels de stukjes zagen i.p.v. breken, anders blijft er niets van de afbeelding over. De sterrennacht kan wel van gebroken aardewerk denk ik.

Als voorbereiding heb ik de afbeelding vanuit Photoshop overgezet naar pdf en in A4-stukken geprint.


Na het uitknippen kun je alles aan elkaar plakken en dan hou je een afbeelding van 77 x 47 cm over.


Daarop komt een gaas en daarop worden weer de mozaiekstukjes gelijmd.


De tekening en gaas komen op een plaat hout met randjes zodat ik precies de goede maat heb.


Een tegelzaagmachine en een lijmpistool complementeren de werkplek.


Morgen ga ik proberen of ik de Photoshop ook daadwerkelijk in mozaiek kan omzetten.

De lijst van het moziekschilderij in de grote badkamer

In de grote badkamer is er een ruimte uitgespaard voor een mozaiek. Het wordt een soort schilderij, maar dan met keramiek gemaakt.

Als eerste heb ik er een gouden lijst omheen gemaakt. In de turkse winkel vond ik wat vazen en theelichtjes.
Vergulde schaal met theelichtjes en vergulde vaas met bloemen
Dat is allemaal mooi kapot geslagen en het was precies genoeg materiaal voor de rand.

Het schilderij komt boven de jacuzzi

De lijst gemaakt van vergulde scherven

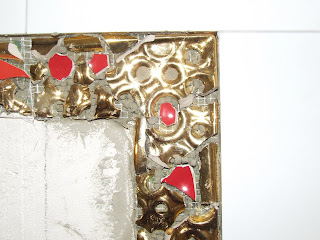

Detal van de hoek rechts onder

Detail van het rozenornament bovenaan


Detail van het ornament midden onder
Rood en goud doen het goed samen, dus ik heb er wat rode scherven doorheen gemixed.

De lijst moet nu nog gevoegd worden, ik denk weer in licht grijs.
