zondag 31 augustus 2014

De lamphouder voor de mozaïekbollen in 3D geprint

In de traphekwerken komen bollen van mozaïekglas met een lampje er in. De lampjes hebben een E10 fitting. Dit om ze makkelijk te kunnen verwisselen als ze doorbranden.

De lampjes moeten ongeveer midden in de bol zitten. Daarvoor is het nodig de fitting op enige afstand van de ring te monteren.

De stalen ring die de basis is van de lampenbol


De afstandhouder is nogal complex omdat de fitting uitsteeksels heeft die ook moeten passen.

Fitting E10 met soldeerpennen
De lamphouder heb ik in Sketchup getekend. Je moet wel heel nauwkeurig tekenen en alle onnodige lijnen en vlakken verwijderen, anders kun je het model niet goed printen. het zogenaamde "slicen"gaat dan mis. Dit het opdelen van het model in plakjes die per stuk geprint kunnen worden.

Het model in Sketchup
Na twee mislukte pogingen was het derde geprinte proefstuk goed.

Drie proefstukken
Daarna kon ik de lamphouder in elkaar zetten.

Draadjes aangesoldeerd

12V lampje

Lampje ingeschroefd

In de halve bol

Hele bol klaar

Nu weet ik ook dat dit werkt, dus ik kan veilig 38 fittingen bestellen. Het is nog even wachten op het hek voordat ik de lamphouders kan printen.


De bekabeling van de traphekken

De traphekken bevatten vier lampen. Die sluit ik aan met een standaardnetwerkkabel. Een netwerkkabel heeft vier getwiste aderparen met de kleuren:
1: Oranje-Wit
2: Oranje
3: Groen-Wit
4:
Blauw
5:
Blauw-Wit
6:
Groen
7:
Bruin-Wit
8:
Bruin

Netwerkkabel
Op elk aderpaar sluit ik een lamp aan. De draden met wit er in zijn de fasedraden en de éénkleurige draad de aarde. Het snoer eindig ik in een standaard netwerkstekker.

Netwerkstekkers
Die stekkers gaan weer in netwerkstopcontacten die op de trapkolommen zitten. Elke stopcontact heeft een linker en een rechter aansluiting, er kunnen dus twee traphekken op.

Het bovenste stopcontact is dubbel uitgevoerd omdat hier drie hekken op komen, plus twee lampenbollen boven op de kolommen.

Netwerkstopcontacten in de dozen in de trapkolom. De dikke bruine draad is de gezamenlijke aarde.

Het onderste stopcontact is klaar voor gebruik. Op de bovenste moet nog een schildje.
Uit een traphek komen  vier aardes en vier lampdraden. In de netwerkstopcontacten zijn alle aardes verbonden met een dikke aarddraad die ook door de klom loopt (bruine draad).
In totaal zijn er negen traphekken met vier lampen en twee lampen boven op de kolommen die zo aangestuurd kunnen worden. 38 lampen totaal.

De netwerkkabels komen voorlopig nog even los in de kelder uit. Hier moet nog een besturingskast komen.

Kabels liggen klaar voor aansluiting op de besturingskast

Kabeleinden
De draden zijn volgens onderstaande tabel aangesloten:

Hek Lamp Streng Fase Aarde positie Kabel Ader Doos
B1 1 witblauw blauw R 1 witblauw 1
B2 1 witgroen groen R 1 blauw 1
loos 1 witoranje oranje R 1 witgroen 1
loos 1 witbruin bruin R 1 groen 1
Hek1 L1 2 witblauw blauw L 1 witoranje 1
Hek1 L2 2 witgroen groen L 1 oranje 1
Hek1 L3 2 witoranje oranje L 1 witbruin 1
Hek1 L4 2 witbruin bruin L 1 bruin 1
Hek2 L5 3 witblauw blauw R 2 witblauw 2
Hek2 L6 3 witgroen groen R 2 blauw 2
Hek2 L7 3 witoranje oranje R 2 witgroen 2
Hek2 L8 3 witbruin bruin R 2 groen 2
Hek3 L9 4 witblauw blauw L 2 witoranje 2
Hek3 L10 4 witgroen groen L 2 oranje 2
Hek3 L11 4 witoranje oranje L 2 witbruin 2
Hek3 L12 4 witbruin bruin L 2 bruin 2
Hek4 L13 5 witblauw blauw R 3 witblauw 3
Hek4 L14 5 witgroen groen R 3 blauw 3
Hek4 L15 5 witoranje oranje R 3 witgroen 3
Hek4 L16 5 witbruin bruin R 3 groen 3
Hek5 L17 6 witblauw blauw L 3 witoranje 3
Hek5 L18 6 witgroen groen L 3 oranje 3
Hek5 L19 6 witoranje oranje L 3 witbruin 3
Hek5 L20 6 witbruin bruin L 3 bruin 3
Hek6 L21 7 witblauw blauw R 4 witblauw 4
Hek6 L22 7 witgroen groen R 4 blauw 4
Hek6 L23 7 witoranje oranje R 4 witgroen 4
Hek6 L24 7 witbruin bruin R 4 groen 4
Hek7 L25 8 witblauw blauw L 4 witoranje 4
Hek7 L26 8 witgroen groen L 4 oranje 4
Hek7 L27 8 witoranje oranje L 4 witbruin 4
Hek7 L28 8 witbruin bruin L 4 bruin 4
Hek8 L29 9 witblauw blauw R 5 witblauw 5
Hek8 L30 9 witgroen groen R 5 blauw 5
Hek8 L31 9 witoranje oranje R 5 witgroen 5
Hek8 L32 9 witbruin bruin R 5 groen 5
Hek9 L33 10 witblauw blauw L 5 witoranje 5
Hek9 L34 10 witgroen groen L 5 oranje 5
Hek9 L35 10 witoranje oranje L 5 witbruin 5
Hek9 L36 10 witbruin bruin L 5 bruin 5

Proefopstelling voor de lampaansturing

In de hekwerken van het trappenhuis komen 38 lampjes. Deze worden aangestuurd een Arduino Mega (www.arduino.cc).

Arduino Mega ontwikkelboard


De Arduino heeft een outputvoltage van 5V 40 mA. Daar kun je een LED mee aansturen, maar ik heb liever en 12V gloeilamp omdat deze een mooier licht geeft.

Ik heb een proefopstelling gemaakt met een een 5V relais. De Arduino stuurt het relais aan en het relais stuurt weer de lamp aan. De 12V komt uit een laboratoriumvoeding.

De proefopstelling
De relaisschakeling op een breadboard

De lampenbol met 12V gloeilampje
Het programma (bij Arduino heet dat een Sketch) gaat als volgt:
/*
Trappenhuis
 (c) 2014 RWA
 */
const int L1 = 53;   // Lamp1

// the setup routine runs once when you press reset:
void setup() {
  pinMode(L1, OUTPUT);

  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
  digitalWrite(L1, HIGH);
  delay(1000);
  digitalWrite(L1, LOW);
  delay(1000);
}

In het programma wordt pin 53 gebruikt om lamp L1 aan te drijven.
Pin 53 wordt geconfigureerd als output. De pinnen kunnen namelijk zowel voor input als voor output gebruikt worden, dus je moet ze als zodanig configureren.

Daarna is er een oneindige loop waarin de de poort beurtelings hoog en laag gemaakt wordt met tussentijds een wachttijd van 1000 milliseconde = 1 seconde.

Het resultaat zie je in deze video:


video


Wat leren we hiervan:
  1. De schakeling werkt en de lamp knippert als verwacht.
  2. Het relais tikt duidelijk hoorbaar.
Het is nog even de vraag of een relais dat zoveel herrie maakt wel kan in onze situatie. Je moet bedenken dat er straks 38 relais naast elkaar zitten die samen, of één voor één, staan te tikken.

Ze komen nog wel in een kast te zitten en die kast hangt in het trappenhuis. Ik denk dat ik daar nog even een mockup van wil maken om te horen of het niet te veel stoort.

Het tapijt zit er in

Jeurissen (www.jeurissen.net) is langs geweest en heeft het hele trappenhuis bekleed met projecttapijt.



Alles ziet er weer mooi strak uit.

zondag 24 augustus 2014

Het trappenhuis is geschilderd

Maar wat een werk! Alle treden en bordessen zaten vol met lijmresten van de tapijtlijm.
Die lijmresten gingen er eigenlijk alleen goed af met de föhn. En dat gaat langzaam.

Overal lijmresten

Doos vol afgebrande lijmresten

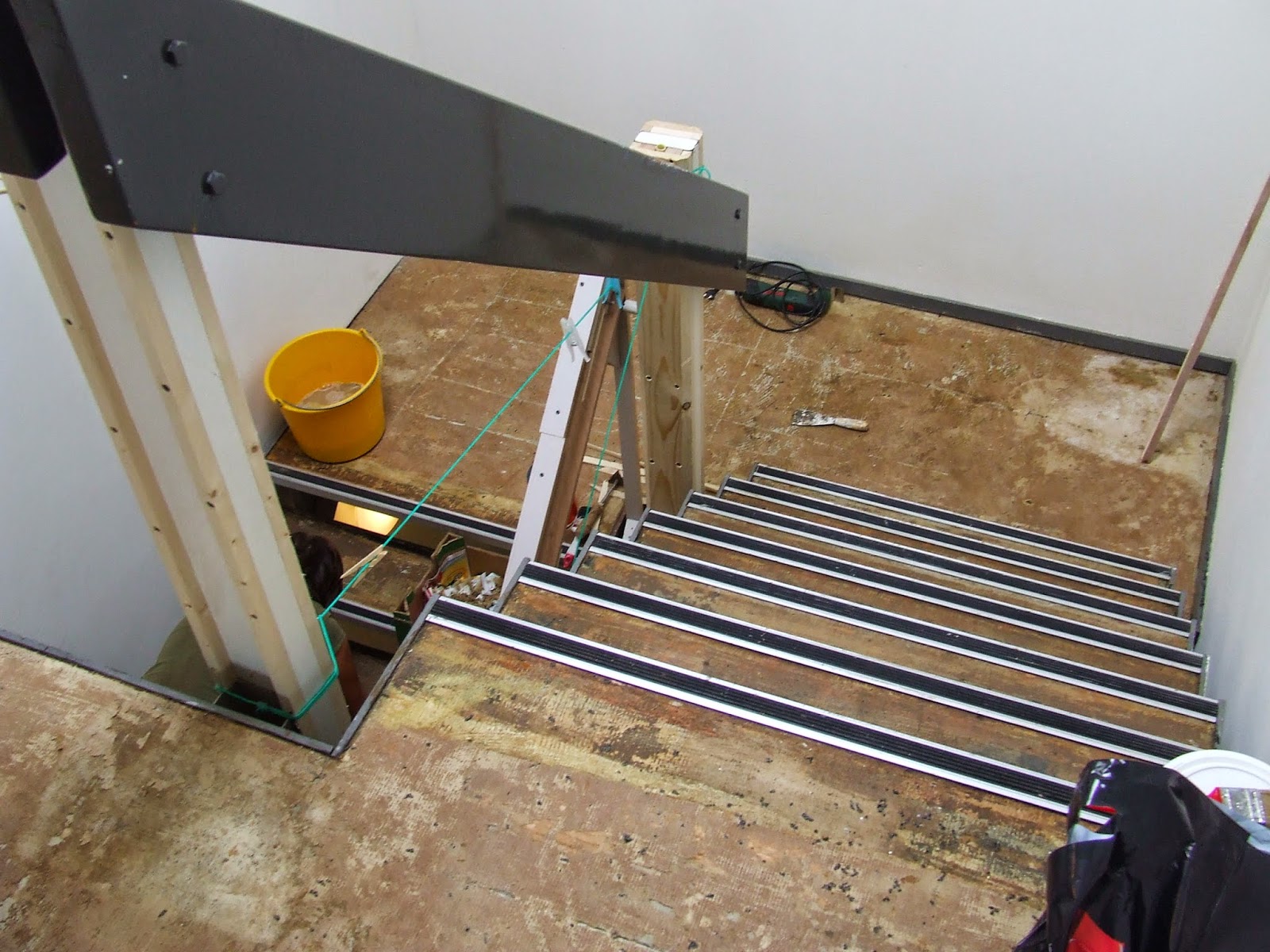

Eindelijk kaal
Bij het verwijderen van het tapijt kwam ook een deel van het uitvlakmiddel mee, dus alle oppervlakken moesten ook weer aangesmeerd worden om ze vlak te krijgen.

Vervolgens zijn alle kolommen opgedikt en voorzien van buizen en kabels.

Opgedikte kolommen

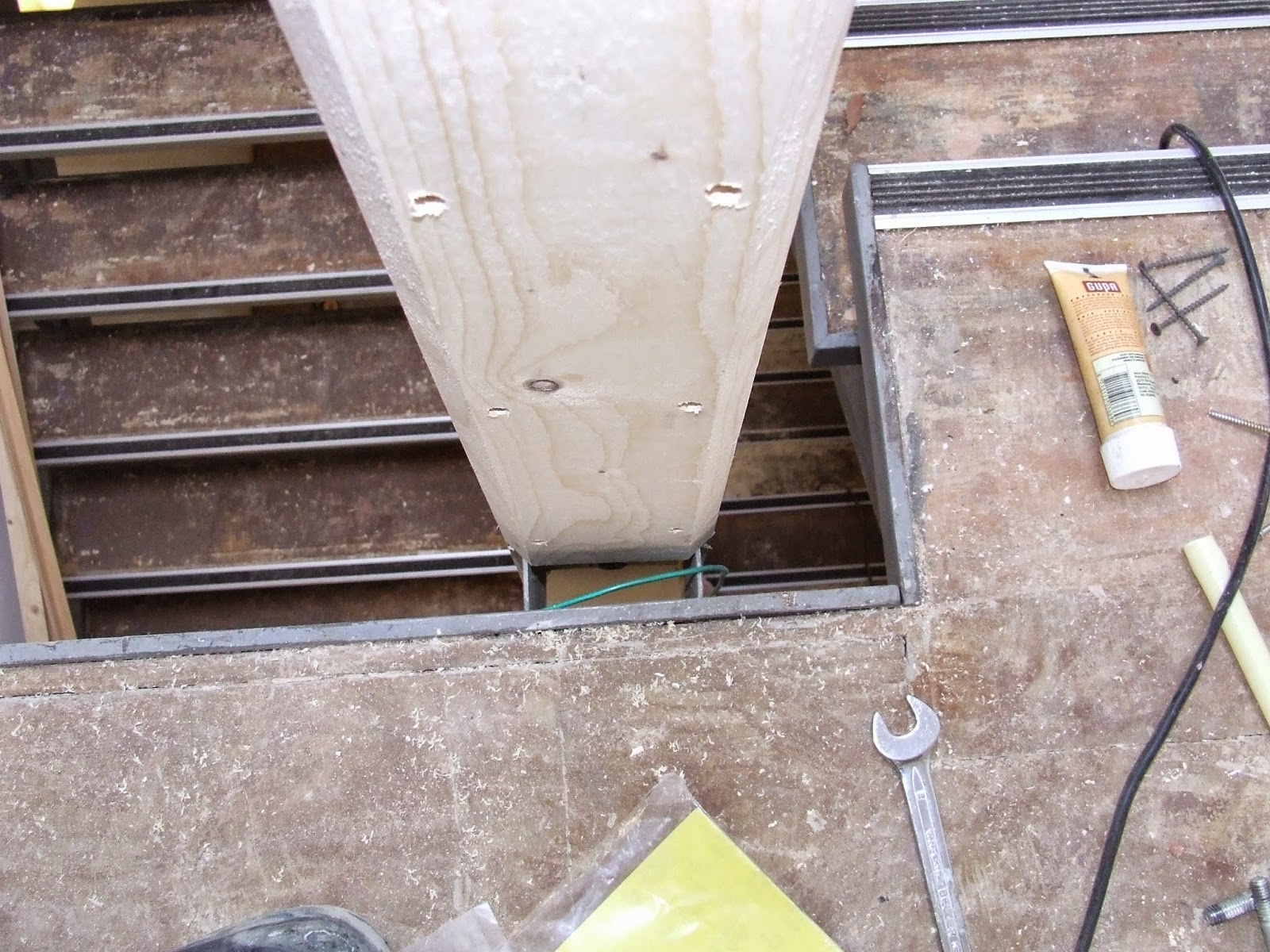

Gat voor kabel naar het ornament op de kolom

Kabeldozen
In de dozen en buizen zitten vijf standaard netwerkkabels met 8 twisted pair draden. 4 x 8 = 40 lampen kun je daarmee aansturen. Er zit ook een 2,5 mm2 koperdraad in de buis voor de aarde.

In de kelder liep de kolom niet door. Omdat ik daar een extra hekwerk wil zetten, heb ik de kolom in de kelder doorgezet.

De nieuwe kolom
Daarna is alles in model geschuurd en gestopt. Omdat er heel veel schroeven in zitten, zit er ook heel veel stopwerk in. En je moet het twee keer stoppen om het echt vlak te krijgen.

Schroefgaten gestopt
Toen konden we verven, wat in principe drie keer moest, twee keer grond en één keer lak. In de praktijk werd het twee keer grond en twee keer lak. Alles in het trappenhuis is geschilderd, de kolommen, een aantal deuren, de kozijnen, de wanden, het plafond.

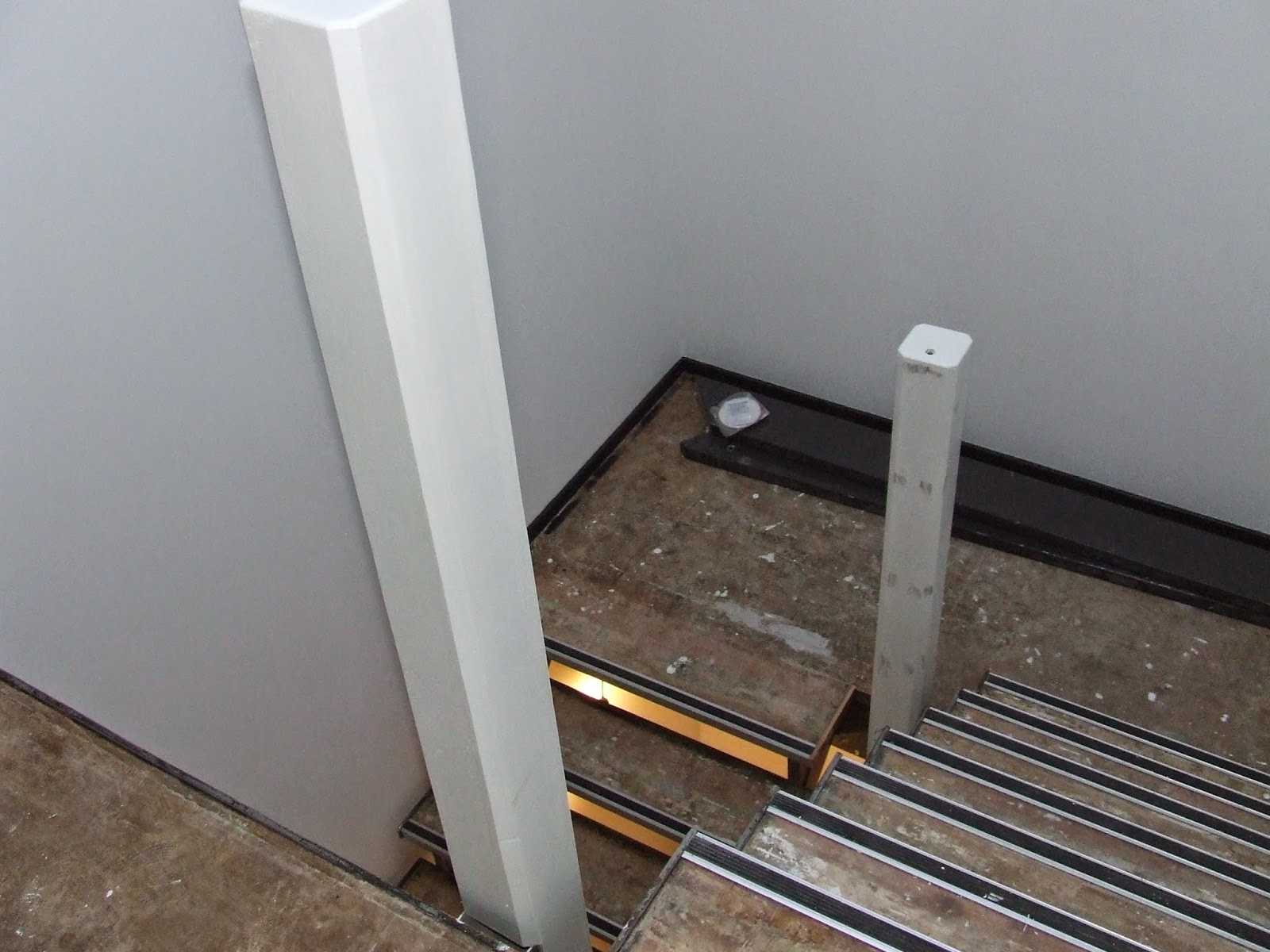

Kolommen geschilderd

Kozijnen geschilderd

Panelen naast de deur geschilderd
Na twee weken was het schilderwerk klaar en kon ik beginnen aan de afwerking. Er hangen al vier eigengemaakte lampen. Er missen er nog twee, waarvan de eerste al in productie is genomen.

Wandlamp


Morgen komt de stoffeerder om de vloerbedekking te leggen. Dat zal ook weer een stuk schelen.

Als laatste komen de traphekken. Als die er opzitten zal het er echt af uitzien.

vrijdag 8 augustus 2014

Intercom ellende

Opeens bleek dat mensen wel op de bel kunnen drukken, maar dat er vervolgens niets gebeurt.
We hebben en intercom met videoverbinding. Op twee verdiepingen hangt een ontvanger/beeldscherm.

De beeldschermunit


Dus ik testen waar de fout zat. De beeldschermen maakten genoeg geluid, dus daar lag het niet aan. De verbinding werkte ook, want er was wel video-beeld. Dus moest het eigenlijk wel aan de unit bij de voordeur liggen.

De deur unit

Deze bestaat uit een video camera, wat IR-LED's  voor nachtzicht, microfoon, luidspreker en en een belknop. En wat elektronica uiteraard.



Binnenkant van de deur unit

De belknop zag er een beetje gecorrodeerd uit, dus die heb ik eerst doorgemeten, en ja hoor, de schakelaar sluit niet, dus geen bel.

Met een boel gepruts is het me gelukt de schakelaar er uit te solderen, dus dit is de boosdoener:



De defecte schakelaar



Iets degelijks is te koop bij Conrad voor 56 cent.
Het enige verschil is dat deze maar 7,5 mm hoog is en de originele 9,5 (plus 0,5 mm tape dat er op geplakt was). Ik moet de knop dus 2,5 mm verlengen.



http://www.conrad.nl/ce/nl/product/711719/Druktoets-12-VDC-005-A-1x-uitaan-Wurth-Elektronik-430466085726-schakelend-1-stuks/SHOP_AREA_17384






Knop in de omkasting

In Sketchup heb ik een busje getekend dat op het uiteinde van het knopje in de omkasting past. Dit busje verlengt de knop met 2,5 mm.

De 3D-tekening

De 3D-printer is maar twee minuten bezig met dit onderdeeltje.


3D-printer print het verlengstukje

Eerste proefstukje
Het was even proberen om dit op de juiste manier te tekenen (zodat hij goed gesliced wordt) en de juiste diameter te vinden.

Hier vierde exemplaar paste precies en na in elkaar schroeven deed de bel het weer!

Weer een (onderhouds)klusje geklaard.

woensdag 6 augustus 2014

Aan de slag met het trappenhuis

In een vorige blog heb ik al beschreven wat de bedoeling is met het trappenhuis. Er komen gesmede traphekken in en daarin komen mozaïekglas bollen.


De Hekkenman kwam vandaag met een proef van het traphek langs.

In het hekwerk zie je de cirkels waar de lichtbollen in komen.
Het ziet er al goed uit, maar er zijn nog wat details die aangepast gaan worden.

Zo worden de bollen meer verspreid over het hek en worden ze in grootte gevarieerd. Ook de ophanging wordt nog wat aangepast.

Nu dit hek is besproken zullen de andere 8 hekken gemaakt worden.

Ondertussen ben ik bezig met de trapkolommen waar de traphekken aan bevestigd worden. Dit zijn nu hardhouten balken van 4,2 x 11,7 cm. Maar ik vind dat te iel, dus ik dik ze op tot ze vierkant 11,7 cm en dan past er meteen een buis doorheen voor de bekabeling naar de lampen.

Oorspronkelijke trapkolom
Alle 38 lampenbollen worden apart aangesloten, dus er gaan nogal wat draden door de kolom heen. Hieronder zie je het ontwerp van de bedrading.


De kolommen zijn opgedikt met latjes en schuin afgezaagde planken.

Bovenop de kolommen komt ook een lamp, vandaar de buis


In deze dozen komen aansluitingen voor de traphekken
De kolommen zitten vast aan de verdiepingen met bouten M10. Die steken uit. Daardoor zitten ze in de weg voor de 19 mm elektriciteitsbuis. Ik heb ze dus moeten verdiepen. Allemaal veel werk.


Er is dus een proefstukje gemaakt van de kolomopdikking. Dat werkt, dus nu de rest.

Volgende keer meer.
·
