dinsdag 28 juni 2016

Het testen van het hefmechaniek

Elk weekend werk ik aan het barmeubel. Het is een heel project met de nodige hobbels.


De voet van de bar is nu helemaal klaar en ik heb de kolom er aan vast geschroefd met zes M10 bouten.


Voet en hefkussen
 Nu kan ik het hefkussen vastmaken.

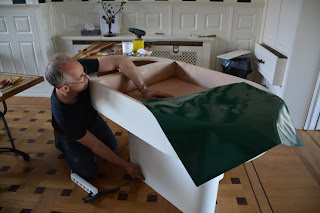

Hefkussen vastdraaien

Hefkussen geplaatst
Het hefkussen zit nu op zijn plaats en is aangesloten. Als ik de ventilator aanzet wordt het kussen opgeblazen.


Het hefkussen opgeblazen
 Nu gaat de plank met wielen er op.

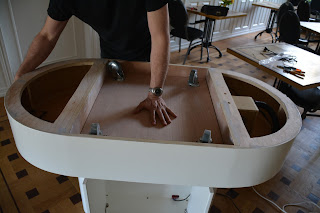

Wielplank geplaatst

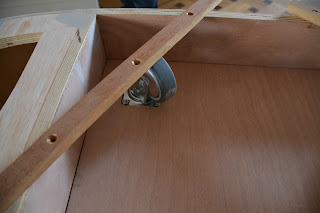

Als het goed is liggen de wieltjes nu helemaal in de kast van de voet. Bij controle met latjes blijkt dat dit inderdaad het geval is.

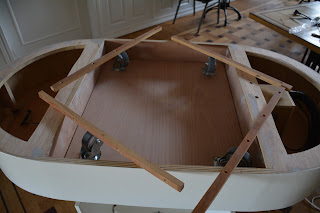

Meten of de wieltjes in de kast vallen

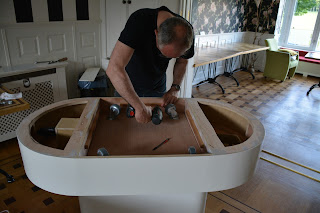

Als laatste heb ik borglatjes bevestigd zodat de voetplaat er niet te ver uitkomt.


Borglatjes bevestigen
video


In de video kun je zien dat de wielplaat uit de kast komt wanneer ik de schakelaar omzet.




video


Je kunt de bar nu makkelijk rondrijden. Alleen daalt de bar weer als je de ventilator uit zet. Je hoort de lucht weglopen.


Wat leert ons dit experiment:
  1. het hefkussen werkt prima met de stofzuigerventilator
  2. de stofzuigerventilator levert genoeg druk
  3. de stofzuigerventilator levert genoeg volume
  4. het systeem lekt waardoor de bar te snel terugzakt.
Ik was er al een beetje bang voor dat ik de boel niet zo luchtdicht zou krijgen dat je de bar naar boven kunt transporteren voordat deze zakt. Er zijn nu verschillende oplossingen te bedenken:
  1. Het geheel luchtdicht proberen te maken
  2. Gaten in de zijkant boren en daar pinnen in steken die de wielen vasthouden
  3. De ventilator continu laten lopen tijdens transport
Ik heb gekozen voor de derde optie. Bij Conrad heb ik een draagbare compressor met accu besteld. Die vervangt dan de stofzuigermotor. Volgens Conrad zou deze compressor 0,35 bar moeten leveren, wat meer dan genoeg is voor deze toepassing.


Volgende week meer over de bar.





zaterdag 11 juni 2016

Het hefkussen is binnen

HaKa International (http://www.hefkussens.nl/) heeft mijn hefkussen klaar. Het is door hen getest bij 1 bar overdruk. Gisteren kwam het aan.






Het hefkussen is een belangrijk onderdeel van het barmeubel, want het maakt het mogelijk de bar op te tillen en er mee rond te rijden.


Er zijn nu drie hoofdonderdelen van de bar klaar en verder zijn er nog wat platen hout. De delen heb ik gewogen om in te schatten hoe zwaar de bar uiteindelijk wordt:
  • blad: 17 kg
  • kolom: 15 kg
  • voet: 17 kg
  • wielplaat en afdichtplaat: elk 4 kg
Totaal dus 57 kg. Met de ventilator, hefkussen, wieltjes en een randje mozaïek schat ik het totale gewicht op zo'n 65 kg.


Ik heb een testopstelling gemaakt om te kijken of de ventilator met kussen voldoende hefvermogen heeft.



Onderdelen van de testopstelling
Ik heb hiervoor een tuitje aan het hefkussen gemaakt (rode pijpje). Verder is er een bak en een plaat met wieltjes.
En natuurlijk de ventilator. Het doel van de test is vast te stellen of ventilator en hefkussen mij op kunnen tillen (80kg).


video


Test geslaagd!





zondag 5 juni 2016

Het opblazen van het hefkussen van het barmeubel

Om het barmeubel te kunnen verplaatsen maak ik er een plank met vier zwenkwielen onder. De plank wordt uit de voet gedrukt met een hefkussen. Eigenlijk druk je de bar dus omhoog en de wielen tegen de grond.


Om het hefkussen op te blazen is een druk van 0,03 bar nodig. Dat is erg weinig als bedenkt dat een standaard persluchtcompressor al makkelijk 6 bar produceert. Maar als ik in het barmeubel een compressor installeer, dan wordt het een kleintje op accu, dus iets als een airbrush-compressor of een compressortje om je banden op te pompen. En die hebben wel de druk, maar er komt niet zo veel luchtstroom uit. Dus dan duurt het misschien te lang om het kussen op te blazen.


Een standaard stofzuigercompressor levert iets van 0,2-0,3 bar, dus voldoende druk en met een hele grote luchtstroom. Ik heb op marktplaats een stofzuigertje gekocht en de ventilator ingebouwd in een kastje om te testen.




Stofzuiger in een doosje

Slangnippel getekend
Slang op het ventilatorhuis
De slang van de stofzuiger heb ik bevestigd aan de doos met een 3D-geprinte slangnippel. In de video zie je hoe dit werkt.

video


Het kussen komt eind van de week. Dan kan ik het testen met de compressor en met de ventilator.

vrijdag 3 juni 2016

Lakken van het barmeubel

Vorig weekend ben ik een stuk verder gekomen met de afwerking, maar vandaag heb ik pas wat tijd om er over te schrijven.


De drie hoofdonderdelen van de bar zijn geschuurd en geplamuurd. De kolom is zelfs al afgelakt in zijdeglans RAL 9010. Dezelfde kleur als de het houtwerk in de kamer (groepsruimte voor).


Kolom
De voet is in de grondverf gezet en vandaag heb ik de gaatjes die er nog waren geplamuurd.


De voet
De voet is nog niet klaar, het binnenwerk is niet af.  Het binnenwerk wacht nog op het hefkussen dat ik in opdracht heb gegeven. Ik moet nog kijken hoe dit allemaal gaat passen. De buitenkant verandert achter niet, dus ik kan wel vast schilderen.


Het blad is voorzien van een randje van twee laagjes 4 mm grenenhout rond de plaat gebogen. Het blad is nu geschuurd en voor de eerste keer gelakt met Rambo pantserlak hoogglans.


Het blad
Het blad is van 9 mm tropisch hardhout multiplex, dus eigenlijk heb ik een gefineerd tafelblad. Het hardhout komt mooi uit door de lak.


Dit weekend is er niets in deze ruimte dus ik kan mooi drie lagen lak er op zien te krijgen. En dan moet er natuurlijk nog een randje mozaïek op.


Alle verfwerk gebeurt in de groepsruimte achter, waar het (hopelijk) redelijk stofvrij is.
