donderdag 26 november 2015

Een bekerhouder voor de Smart 3D-geprint

Wij hebben een Smart en daar zit standaard geen bekerhouder in.


Die bekerhouder kun je wel los kopen, maar dat kost dan 70 euro exclusief BTW wist de garage te vertellen. Dat is natuurlijk wel een beetje veel.

Daarom heb ik even op Thingiverse gekeken en ja hoor, iemand had er al één ontworpen. http://www.thingiverse.com/thing:698689

De bekerhouder van QuackingPlums op Thingiverse
Na downloaden en slicen had ik een printbaar model.

Preview van het model met brim en support.

Vanwege vocht in de Smart heb ik de bekerhouder geprint in ABS in plaats van PLA. Print wel moeilijker.

De printer is gestart met de bekerhouder

Het printen duurt ongeveer 8 uur.



Klaar
Helaas zette ik per ongeluk de computer uit net voor de print klaar was, dus de bekerhouder is 2 mm kleiner dan de bedoeling was. Functioneel maakt het niet uit.

Aan de onderkant nog even twee strippen klittenband plakken.


Klittenband strippen voor bevestiging aan het tapijt van de Smart
En installeren in de Smart.

Geplaatst

En met blikje
Zo kan het dus ook en dan kost het 3 euro aan filament.

woensdag 25 november 2015

Een recyclemeubel

Bij de achterdeur hebben we vier losse bakken staan voor recycling van papier, groen, plastic en de rest. Het is een rommeltje omdat het allemaal verschillende bakken zijn.

Daarom heb ik een kast ontworpen met een blad met vijf gaten er in. Onder elk gat komt een bak. Ik heb dan een glasbak toegevoegd. Het vlas is watervast multiplex. De randen zijn verdubbeld om dat er een lat omheen gelijmd wordt.


Blad lijmen

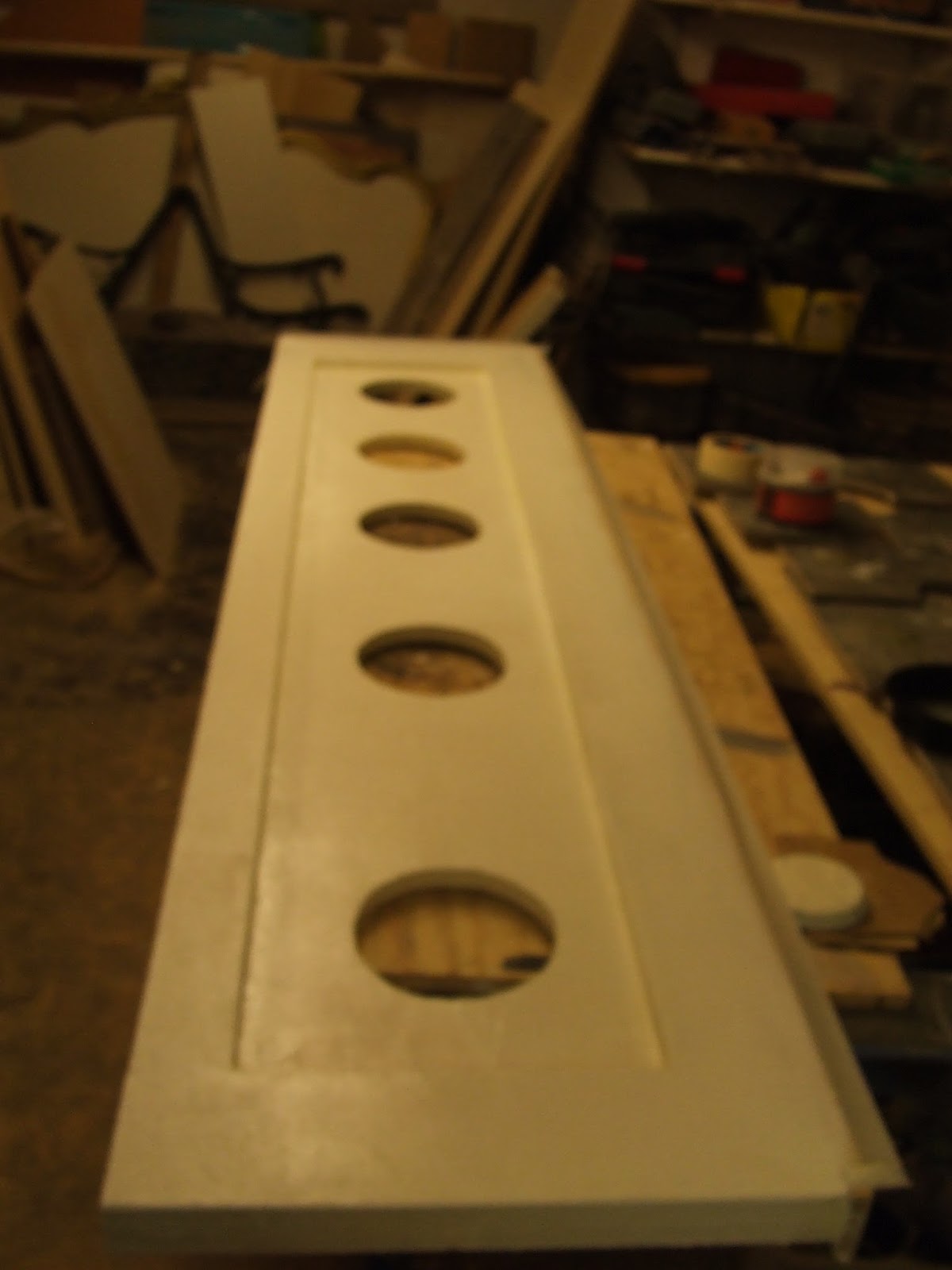

Blad geverfd
Op het blad zitten tegels. Deze kast staat namelijk buiten, wilsiswaar onder een afdak, maar er komt wel regen op.

Tegels passen
In de tegels zijn kwart-gaten gemaakt met de tegelzaag.

De kast volgt de trap die achter het huis zit en heeft daardoor een rare vorm.

De kast
De trap in de kast
De kast is verlijmd met watervaste lijm en heel goed geschilderd.

In de gaten van het blad komen kunststof flenzen. Deze zijn geprint in ABS.

De 3D printer maakt een flens
Passen van de flens
De flens zit gekit in de tegels. Op de flens komt een deksel. het deksel heeft ook een geprinte flens.

Tegenflens van het deksel

De deksels zijn gemaakt van een stuk vloertegel met mozaïek er op.

Malletjes voor het maken van mozaïek
 Het mozaïek wordt gelijmd op een gaasje en dan geplakt op de rond gezaagde tegel.

Mozaïekmatje op de opgehoogde tegel

Mozaïeken gelijmd op de tegel, maar nog niet gevoegd
Elk deksel heeft een figuurtje dat de soort afval aangeeft. Hieronder zie je wat foto's van het geïnstalleerde meubel.

Bovenaanzicht van het meubel

Glas

Groenafval


Papier (krantenjongen)

Restafval

Plastic

Van links naar rechts: papierbak, restafval, plastic

Glas en groenafval

Zijaanzicht van het meubel
Weer een mooi project afgerond.

Nou ja, bijna, want er moeten nog bordjes op.

zaterdag 24 oktober 2015

Het glasmozaïek in het traphek

In de traphekken zitten 72 lampenkapjes. Ik ben nog steeds bezig kapjes te maken. Dit is het laatste exemplaar.





Onderhoud moet!

Dit najaar is het vijf jaar geleden dat we Zyp25 kochten. De achterbouw is toen geschilderd, maar de verf bladderde er alweer af, dus we hebben alles weer moeten schilderen. De voorgevel is destijds in 2010 ook geschilderd, maar die ligt op het noorden en ziet er nog goed uit. Dus alleen alles achter is geschilderd.

De achterbouw helemaal geschilderd

De achtergevel van het voorhuis
Hier en daar zaten er rotte plekken die gevuld moesten worden en een heel stuk boeiboord was volkomen doorgerot. Daar is een plank over gekomen en dat gaat hopelijk weer een tijdje mee.

Het houtwerk is nu allemaal geschilderd in RAL9001 (was RAL 9010) en is daarmee iets warmer wit dan het was.

Al met al een heel werk, maar gelukkig is het weer klaar en zijn we er weer voor vijf of zes jaar vanaf.

Deurtjes voor de kast in de huiskamer

We zijn nu zo langzamerhand toe aan het afwerken van de eigen verdiepingen. Af en toe doen we daar een projectje in.

In de huiskamer staat een kastenwand die door de vorige eigenaars (architecten) gemaakt is om documentatie in op te slaan. Het zijn in wezen allemaal open vakken. Ik heb er wat deurtjes voor ontworpen zodat het wat minder rommelig oogt.

Deurtjes voor de kastenwand
Bekeken van de andere kant
De deurtjes zijn van MDF en ze zijn gemonteerd met IKEA-scharnieren. Ze zijn geschilderd in gebroken wit met een gouden randje om ze chic te maken. De plint moet nog...

Een verlicht bordje voor de WC

Mensen vragen vaak "waar zijn de toiletten?". Om ze beter de weg te wijzen had ik het idee om een verlicht bordje op te hangen boven de doorgang naar het toilet.

Het toiletbordje (klik voor vergroting)

Dat is toch niet zo'n klein projectje als het lijkt, want ik wilde natuurlijk niet dat er allemaal draden over de muur zouden lopen. Dus ik heb een pvc buis in de muur gemaakt. En dan moet je frezen en dat geeft een boel stof.

Het lampenkapje heb ik gemaakt van wit tiffany-glas en de letters van gebroken potjeglas.
Ik hoop alleen dat gasten het kunnen het lezen.................

Help! Lekkage

Een tijdje geleden zag ik een vlek ontstaan op het plafond in een kast.

En ja hoor het kwam door een lekkage. Dat werd wel duidelijk toen ik de plafondplaat verwijderd had.
Het plafond van de kast

Het water druppelde naar beneden op de plafondplaat. Het was schoon water en het kwam uit het er boven liggende toilet, en wel van het spoelreservoir.

Kijkje naar boven vanaf de vloer van de kast.

Waterdruppel aan de balk

Nu is dat wel heel vervelend, want het spoelreservoir is helemaal ingebouwd met tegels er overheen. Dus als dat er uit moet dan kun je hakken en breken en een heel stuk wand opnieuw tegelen.

Toilet met rechts de wand waar het spoelreservoir achter zit
Eerst heb ik de waterkraan van de stortbak afgesloten, maar de lekkage ging door.  Daarna heb ik de stortbak helemaal droog gemaakt. Toen hield de lekkage op.

De stortbak en de buis naar de wc-pot zijn dus de verdachten

Dus heb ik de vlotter en alles uit de stortbak verwijderd om te kijken of ik van binnen uit iets kon zien, maar alles zag er heel uit.

Onderin de stortbak, zicht op de bocht die naar de pot gaat.

Daarna heb ik de pot verwijderd om van die kant te kijken of er iets mis was met de spoelbuis.

WC-pot verwijderd
Aansluiting van de wc-pot, boven de spoelbuis, onder de rioolaansluiting

En wat gebeurde tot mijn verbazing: De lekkage hield op!

Dus nu was het ook duidelijk wat er mis was: De spoelbuis was net iets te lang en drukte op de aansluiting met het spoelreservoir. Hierdoor ontstond er kennelijk ergens een kier.

De spoelbuis en de rioolaansluiting moet je namelijk zelf op maat zagen wanneer je de pot installeert, De lengte is afhankelijk van de dikte van de wand die je voor je spoelreservoir maakt. In dit geval bestaat de wand uit multiplex, gipsplaat en tegels.

Ik heb de spoelbuis 6 mm ingekort en weer gemonteerd. Sindsdien geen lekkage meer. (Afkloppen!)

En er moest natuurlijk een nieuw plafond in. En als je toch bezig bent, dan schilder je meteen de hele kast toch even?


Het nieuwe plafond is nog steeds helemaal droog!
Kortom, het kostte weer een hele zaterdag, maar de kast is weer prima.

donderdag 4 juni 2015

Video-portret van TV Gelderland

Op 3 juni 2015 is er een videoportret van mij uitgezonden door TV Gelderland in het programma Trots op Gelderland.






zondag 24 mei 2015

Een loketautomaat met leengoederen

Af en toe krijgen we bij Zyp25 gasten die hun leesbril of telefoonvoeding thuis hebben laten liggen. Ik heb al een hele tijd het idee om voor hen leen-leesbrilletjes ter beschikking te stellen. De brilletjes had ik al gekocht, maar ik had nog geen leuke manier om ze aan te bieden.

Een automatiek leek me eigenlijk wel het mooiste. Op internet vond ik een bedrijf (www.automatenservicenederland.com) die nog een tweedehandse loketautomaat had en die kwam dit weekend aan.


De loketautomaat
 Je kunt wel zien waar hij vandaan komt: FEBO!



 Ik ben begonnen met het verwijderen van alle knalgele bordjes.


Een zat een slotje in, maar zonder sleutel. Gelukkig had ik nog een cilinder en die paste precies.

Nieuw slot


Daarna heb ik verlichting er bij gemaakt van een oude TL-balk die nog in de kelder lag.



Even testen met een brilletje en het ziet er goed uit.


De automaat heeft geen achterwand en voor mijn doel is dat wel handig, dus ik heb er plaatjes Tiffany-glas in gemaakt.


Sponning voor het glas
De automaat komt in een algemeen toegankelijk deel van het pand, namelijk de gang naar het achterhuis.

Muur met wandcontactdoos

Hier is een muurtje van gipsplaat waar hij mooi in gemaakt kan worden. Het enige probleem is dat er een stofzuigstopcontact in de muur zit en die zit net op de plaats van de automaat.


Die moet dus naar beneden verplaatst worden.

Achterkant wand
De achterkant van deze muur zit in een kast en is alleen afgewerkt met een plaat gips en wat schroeven, dus die kan er makkelijk uit.

Achterkant verwijderd
 De wandcontactdoos heb ik verwijderd en het gat voor de automaat gezaagd,



Frame in het gat

Na een beetje bijsnijden past het frame van de automaat er mooi in.


Boven de automaat heb ik en wandcontactdoos gemaakt voor de verlichting van de loketautomaat.



Daarna is het een kwestie van de automaat er in hangen en aansluiten.

Achterkant




Om het geheel wat meer in de stijl van het pand te maken heb ik er een goud gespoten lijst omheen gemaakt.

De lijst geklemd zodat de montagekit kan drogen
 Als laatste heb ik de leenspullen er in gelegd.






Een leuk project afgerond in ongeveer een dag. Benieuwd wat de gasten er van vinden...
