zondag 16 oktober 2011

Ontwerp van de deuropener

Omdat we de zalen beneden gaan verhuren aan coaches moet er een manier zijn voor de coaches en hun cliënten om binnen te komen zonder dat ze steeds hoeven te bellen.

Nu hebben we al een elektrische ontgrendelaar voor de voordeur als onderdeel van het intercom systeem voor de privé-verdiepingen.

We hebben het volgende systeem bedacht:

Aan de rechterkant van de deur, op de deurpost, bij de deurknop komt een beldrukker met een bordje "Deuropener". Wanneer het deuropener systeem actief is, dan is de beldrukker verlicht.

Wanneer je op de knop drukt dan wordt de deur ontgrendeld.

Dit systeem kun je aan en uit zetten met een schakelaar in de hal. Met die schakelaar koppel je de deuropener aan de intercom of aan de deuropener.

Bij Conrad heb ik de onderdelen besteld:

  • STAPPENSCHAKELAAR 4X3
  • Draaiknop met zijdelingse bevest
  • LED-signaallamp BD-0802 groen 12V
  • LED-signaallamp BD-0802 rood 12V
  • LED-signaallamp BD-0802 oranje 12V
  • Deurbel knop Protact verlicht messing
Een 12V voeding heb ik nog.

signaallamp

stappenschakelaar

deurbel

draaiknop

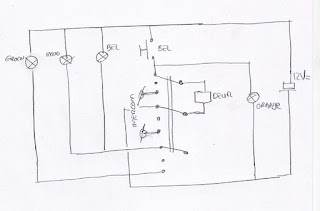

Het schema is als volgt:

schema deuropener

De beldrukker monteer ik in een blinde messing rozet op het kozijn. Een gat door het kozijn komt uit bij de ontgrendelaar, waar een buis zit naar de "machinekamer" in de hal. Daar komt de voeding een een paneel met de stappenschakelaar.

Het paneel komt er zo uit te zien:
bedieningspaneel deuropener
