De badkamer boven

De badkamer op de derde verdieping begint al een beetje vorm te krijgen. De metalstud wanden zijn geplaatst en dit weekend is de vloer gestort.


De plattegrond met daarin de badkamer
Metal stud wand douche

De riolering in de vloer

Wanden van groene waterbestendige gipsplaat.

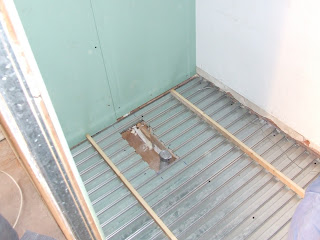

Zwaluwstaartplaten op de vloer.
Sparing voor de aansluiting van de vloergoot.
De vloer bestaat uit zwaluwstaartplaten waarop beton is gestort. De zwaluwstaaartplaat is 2 cm hoog en de betonvloer 3 cm. Totaal dus 5 cm. Hierbovenop komt nog een smeervloer van 4 cm en dan tegels.

Dit gat wordt later volgestort wanneer de vloergoot van de douche
is geplaatst

Het storten van het beton
Op de zwaluwstaartplaat zijn regels van 3 cm dik geschroefd. Hierop is het beton afgereid. Daarna zijn de regels verwijderd en is de sleuf aangevuld.

De vloer na het storten

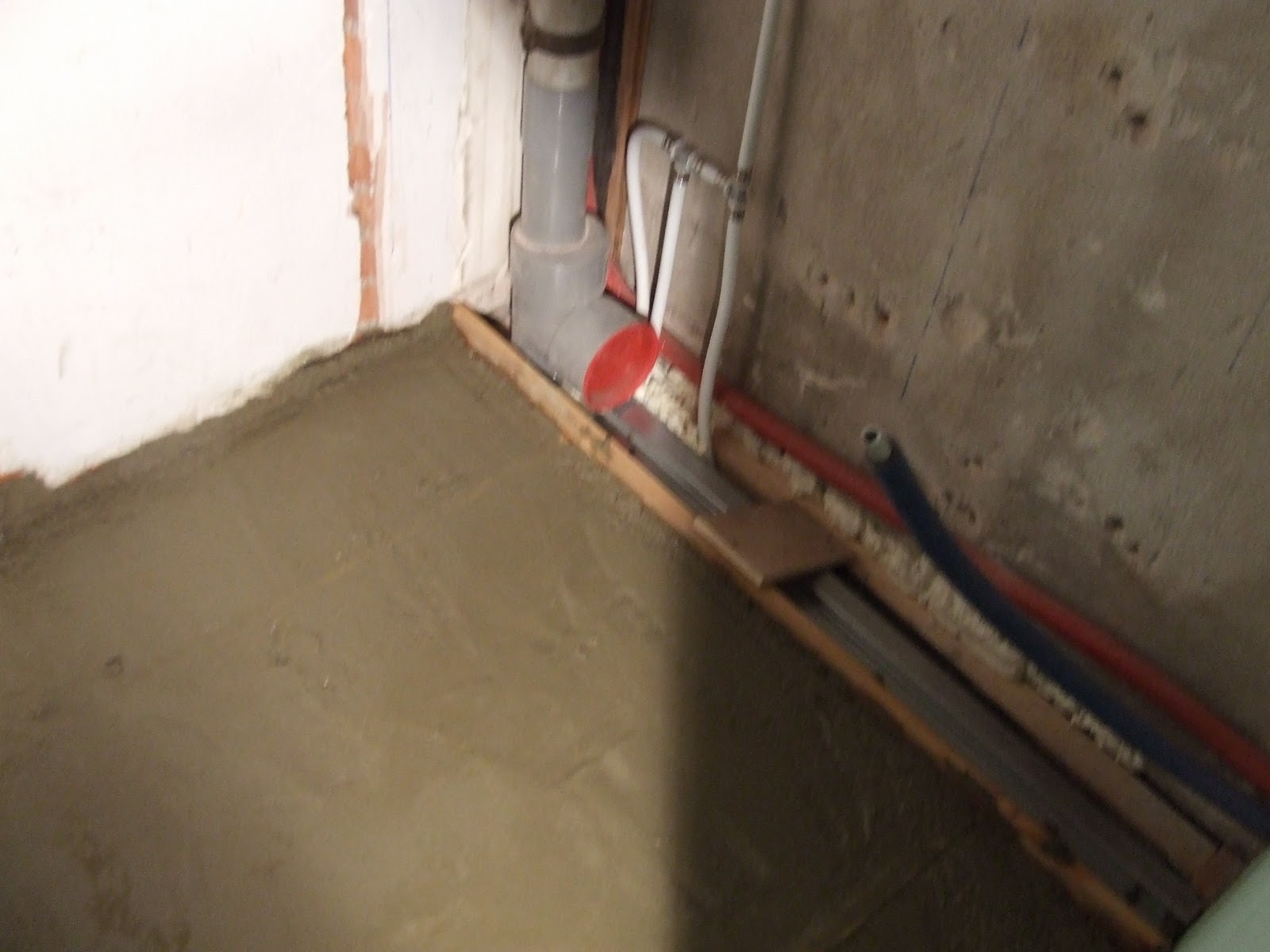

De kant waar het toilet komt
Nu kunnen we weer verder met het plaatsen van het toilet en het daklicht.
