donderdag 25 juli 2013

Een lastig kanaaltje

In de toiletten komt een raampje dat open kan en ook afzuiging. De afzuigunit zit in één toilet en er moet een luchtkanaaltje naar het andere toilet. Dit zit net onhandig door de verschillende plafondhoogtes.

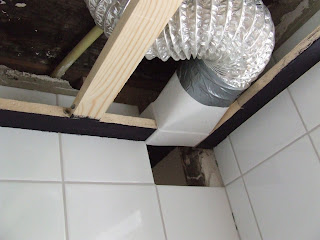

De afzuigunit in het rechter toilet

Gat waar een kanaal door de muur moet
 Door de afzuigunit is het plafond hier lager.

Verloop van rond naar rechthoekig

Gat in de muur in het linker toilet
Het probleem is dat het kanaal net 35 mm naar beneden moet verspringen om goed uit te komen.

Met Sketchup heb ik het benodigde verloopstukje getekend.



3D-tekening van het kanaal-stukje


Printen van het kanaal

Helaas ging er op 3/4 van de print iets mis en wed het kanaal niet afgeprint. Dus heb ik er maar een stukje buis op gelijmd.

Het kanaaltje
Daarna paste het stukje precies in de muur.

Het kanaal is ingeschuimd

Zo past het rooster er in
Nu moet er nog een tegeltje voor en dan is het klaar.
