maandag 9 mei 2016

De mockup van het barmeubel

Zaterdag heb ik het barmeubel gemockupd van wat plankjes die er nog lagen van vorige projecten.
De afmetingen zijn zoals ontworpen, alleen het blad is drie cm hoger uitgevallen. De bar is 95 cm hoog i.p.v. 92. Dat merk je overigens meteen en het is echt te hoog.

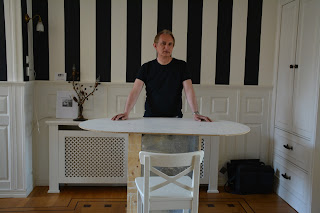

Bar op zijn plaats in de groepsruimte

Met bijbehorende barman
Met de mockup heb ik het hele verplaatsingstraject getest. De bar moet over een groot aantal obstakels rijden, en de wielen moeten daarvoor geschikt zijn. Eerst gaat de bar naar de gespreksruimte voor en moet daarvoor voer de rails van de schuifdeuren.


Over de schuifdeurrails
Daarna moet de tafel door de deur van de gespreksruimte voor. Dat past met een paar cm speling, maar de rand van het blad moet geen scherpe uitsteeksels hebben. Misschien is zelfs een rubber bumperrandje wel aan te bevelen. De drempel steekt ook een cm of zo boven de vloer.

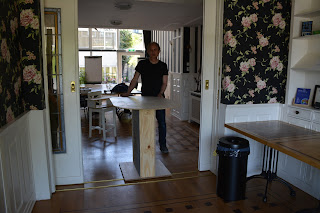

Door de deur
 Daarna een draai en in de lift. Hier zijn weer diverse drempeltjes om in de lift te komen.


In de lift
Uit de lift volgt een draai van 180 graden op het trapbordes, waarbij het erg fijn is dat er geen hoeken aan deze tafel zitten. Ook hier weer drempeltjes, nu zo'n 2 cm hoog.

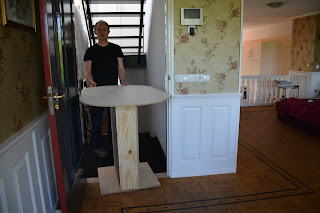

De huiskamer in.
De bar kan hier dienst doen als eettafel voor zes personen. Omdat je wat hoger zit heb je een beter zicht op de straat.

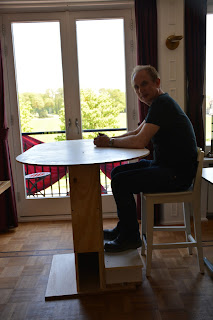

Gebruik als eettafel in de woonkamer
Wat heeft de mockup ons dus geleerd?
  1. De afmetingen zijn OK, het blad moet wel op 92 cm boven de vloer zitten.
  2. Het barmeubel is nogal zwaar. Ik kon het niet goed wegen, maar ik denk al 30 kg. Ook nu al terwijl er nog een dikker blad en voetstuk aan moet. Hij moet echt rijden op wieltjes en de trap afslepen is een flinke klus voor twee personen.
  3. Transport gaat goed en de afronding van het blad is functioneel voor het maken van bochten.
  4. Het tafelblad moet tegen deurposten kunnen stoten zonder deze te beschadigen.
  5. De wieltjes moeten een zo groot mogelijke diameter hebben en van rubber zijn om soepel over alle drempels te rijden. Voor het ontwerp is een drempelhoogte van 3 cm aan te houden.


Ik kan nu dus door naar de detail-ontwerpfase.
